陶瓷，從古老的藝術形態演變?yōu)楝F(xiàn)代高科技的核心材料，憑借其出色的機械強度、耐熱性能和絕緣特性，在結構陶瓷、電子陶瓷、生物陶瓷等關鍵領域扮演著重要的角色。這些宏觀性能主要取決于燒結過程中形成的微觀結構，包括顆粒形貌、晶粒尺寸及致密度等。掃描電子顯微鏡（SEM）以其獨特的成像和分析能力，已成為陶瓷材料研究中的重要工具。

相較于大型的掃描電鏡，麥克奧迪EasyNanoScan桌面式掃描電鏡以其小巧的體積，卓越的成像質量和便捷的操作，可快速分析觀測陶瓷的微觀結構，助力陶瓷材料研究和質量控制，為新材料研發和產業升級提供強有力的技術支撐。

EasyNanoScan桌面式掃描電鏡

EasyNanoScan在陶瓷研究的應用

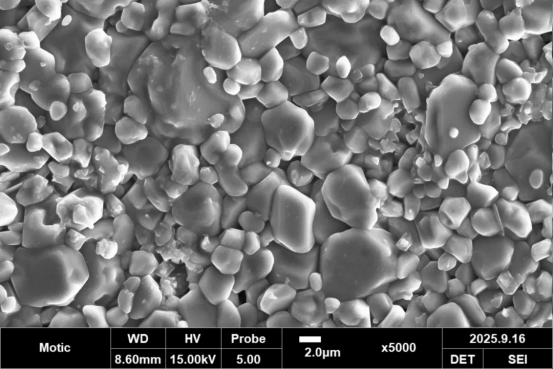

    右上圖為陶瓷板樣品在 EasyNanoScan 桌面式掃描電鏡下獲得的二次電子圖像。從圖像可以觀察到：

l 樣品表面由形貌不規則的顆粒構成，顆粒尺寸分布較寬，有微米級、亞微米級顆粒填充其間。

l 顆粒邊界清晰可見，顯示出不同階段的晶粒大小與結合特征。

l 顆粒之間可見平滑過渡或頸連接區域，表明燒結過程中發生了物質擴散與初步致密化。

l 部分區域可見微孔結構，孔隙形態不一，部分呈閉合或半閉合分布，這類結構常見于尚未完全致密化的陶瓷，對評估燒結溫度和保溫時間等工藝參數具有重要參考意義。

陶瓷板×5000

憑借 EasyNanoScan 的高分辨成像能力和寬景深優勢，陶瓷板的表面形貌得以細致呈現。不同粒徑顆粒的連接特征與孔隙分布均被準確捕捉，為研究人員分析燒結過程中的微觀結構演變提供了可靠依據。

為什么選擇EasyNanoScan？

l 高分辨率，清晰呈現納米結構：5 nm分辨率，輕松捕捉顆粒邊界與孔隙細節。

l Z軸可調，超大景深：樣品高度可調，結合超大景深成像，即使在不平整或多層結構樣品上，也能保持全景清晰。

l 緊湊靈活，安裝便捷：桌面式設計，占地小，無需真空機房或特殊基礎設施，輕松部署于實驗室。

l 高效導航，提升測試節奏：全自動電動載物臺與導航相機，實現樣品快速定位與區域切換，顯著提升測試效率。

應用場景覆蓋：從基礎研究到質量控制，EasyNanoScan為陶瓷材料研發提供全方位支持：

? 燒結致密化過程分析

? 陶瓷斷面與表面結構觀察

? 粒徑分布及孔隙形貌評估

? 失效樣品或裂紋形貌分析

麥克奧迪EasyNanoScan桌面式掃描電鏡作為高端國產精密儀器的代表，憑借優異的成像質量、便捷的操作體驗和穩定可靠的性能，在陶瓷材料研究中展現出卓越的應用價值。隨著國家關鍵設備自主化戰略的深入推進，該設備正有力推動我國在高性能陶瓷等關鍵材料領域的創新突破與產業化應用。

目前，麥克奧迪掃描電鏡系列產品已廣泛應用于陶瓷、化工、新能源、半導體及生命科學等多個重要領域，為材料研發、質量控制和工藝優化提供完整的國產解決方案。通過持續技術創新與產品升級，麥克奧迪正助力實現更廣泛、更高質量的國產化替代，為保障產業鏈安全、推動科技自立自強奠定堅實的技術基礎。
